上海巨微MS1791是單模超低功耗藍牙芯片，射頻采用的是2.4GHzISM頻段的頻率，2MHz信道間隔，符合藍牙核心規范4.1。MS1791使用高性能的ARM Cortex-M0為內核的32位微控制器，最高工作頻率可達48MHz，內置高速存儲器，豐富的增強型I/O端口和外設連接到AHB和APB總線。

MS1791產品系列工作電壓為2.0V~3.6V，工作溫度范圍-40℃~+85℃。多種省電工作模式適合低功耗應用的要求。該產品可用于進行替換兼容博通藍牙芯片BK3432。

MS1791產品提供QFN32封裝形式，提供低成本解決方案，適合于多種應用場合：
lBeacon
lLED燈控
l工業應用：工業遙控、遙測
l警報系統、門禁系統、數據采集和傳輸系統


ARM®的Cortex®-M0核心并內嵌閃存和SRAM

ARM的Cortex®-M0處理器是最新一代的嵌入式ARM處理器，它為實現MCU的需要提供了低成本的平臺、縮減的引腳數目、降低的系統功耗，同時提供卓越的計算性能和先進的中斷系統響應。

ARM的Cortex®-M0是32位的RISC處理器，提供額外的代碼效率，在通常8和16位系統的存儲空間上發揮了ARM內核的高性能。

MS1791擁有內置的ARM核心，因此它與所有的ARM工具和軟件兼容。

內置閃存存儲器
128K字節的內置閃存存儲器，用于存放程序和數據。

內置SRAM
8K字節的內置SRAM。

引腳定義

低功耗模式
本芯片支持低功耗模式，可以在要求低功耗、短啟動時間和多種喚醒事件之間達到最佳的平衡。

l睡眠模式SLEEP
在睡眠模式，只有CPU停止，所有外設處于工作狀態并可在發生中斷/事件時喚醒CPU。

l停機模式STOP
在保持SRAM和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機模式下，停止所有內部1.5V部分的供電，HSI的振蕩器和HSE晶體振蕩器被關閉，調壓器可以被置于普通模式或低功耗模式。

可以通過任一配置成EXTI的信號把微控制器從停機模式中喚醒，EXTI信號可以是16個外部I/O口之一、PVD的輸出的喚醒信號。

藍牙低功耗廣播
本芯片集成了藍牙規范和射頻收發器，兼容國際通信聯盟無線電通信局定義的無需授權許可的2.4GHz的ISM頻段。
為本芯片供電后，射頻收發外圍只需搭建簡單的外圍元件即可實現無線收發功能。它提供高達-85dBm的優秀的射頻鏈路預算，待機電流低于2uA。

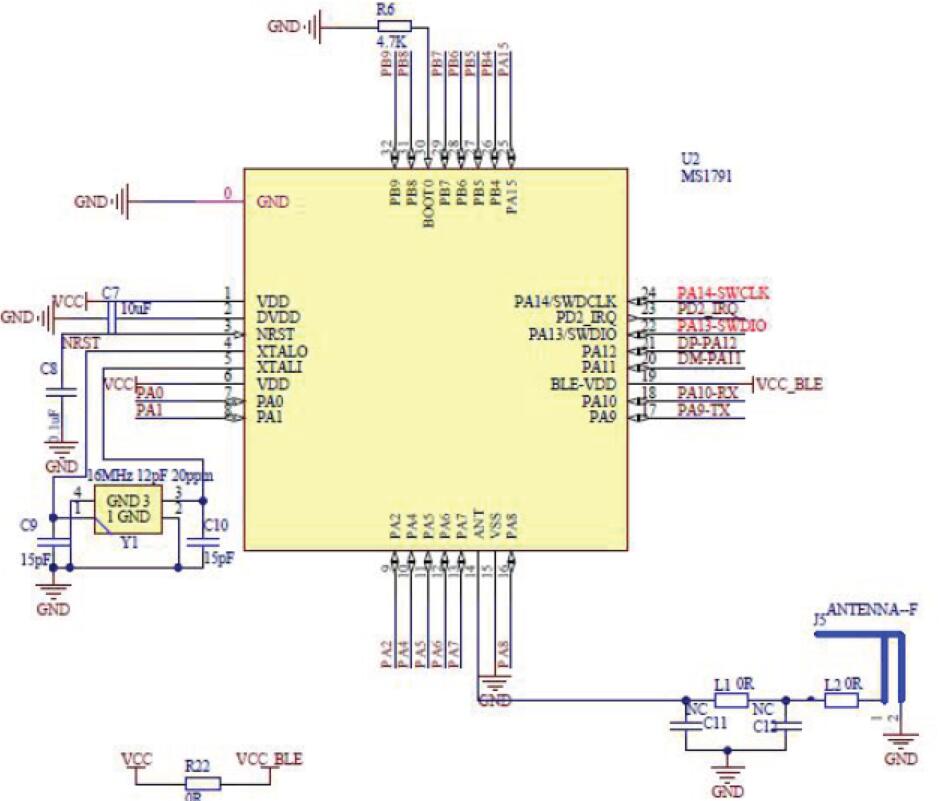

典型應用電路


Part Number	VDD(v)	MCU Core	ROM	RAM	ADC	I2C	Package
MG123	1.9 ~ 3.6	ASIC	-	-	-	-	MSOP10
MG127	1.9 ~ 3.6	ASIC	-	-	-	-	DFN10
MG126	1.9 ~ 3.6	ASIC	-	-	-	-	QFN16
MS1581	1.9 ~ 3.6	8bit	OTP 2KW	128B	-	-	SOP16
MS1797	2.0 ~ 3.6	32bit	Flash 128KB	8KB	7x12bit	1	QFN32
MS1586	1.9 ~ 3.6	8bit	OTP 4KW	256B	7X12bit	-	SOP16
MS1656	2.4 ~ 3.6	CM0+	Flash 64KB	4B	4chX12bit	1	QFN20
MS1793S	2.0 ~ 3.6	32bit	Flash 32KB	4KB	9x12bit	1	TSSOP24
MS1793	2.0 ~ 3.6	32bit	Flash 128KB	8KB	6x12bit	1	QFN32
MS1791	2.0 ~ 3.6	CM0	Flash 128KB	8B	9chx12bit	1	QFN32
MS1892	2.0 ~ 3.6	CM3	Flash 512KB	128B	9chx12bit	1	QFN40
