今天小編要介紹的是netsol一款性能優異的非易失嵌入式存儲產品——STT-MARM芯片S3H3208R1M。它基于自旋轉移扭矩磁阻隨機存取存儲器（STT-MRAM）技術，兼具高速讀寫與非易失性兩大優勢，尤其適合對數據持久性和快速響應有嚴苛要求的嵌入式系統。



　　1、非易失嵌入式存儲stt-marm芯片S3H3208R1M概述

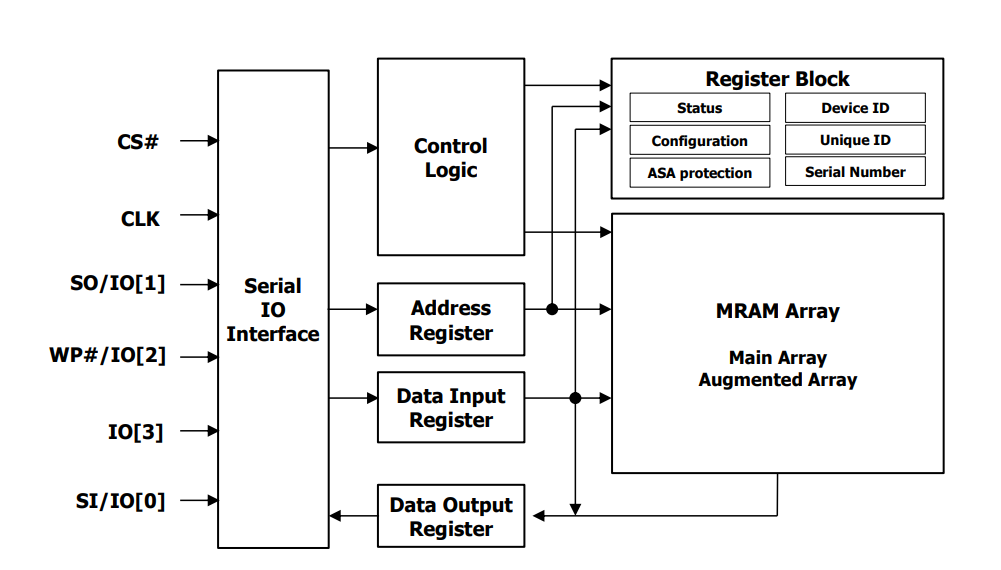

　　英尚代理的netsol stt-marm芯片S3H3208R1M配備了標準的SPI總線接口，支持單通道、雙通道和四通道SPI模式。所謂SPI，即串行外設接口，是一種同步串行通信協議，能高效傳輸命令、地址與數據信號。stt-marm芯片由兩顆16Mb的四通道SPI單元組成，共同實現32M位的存儲密度，并支持8位I/O數據訪問。用戶可根據系統需求選擇1-CS#/1-CLK或2-CS#/2-CLK配置，輕松實現帶寬擴展。在擴展SPI模式下，每顆芯片的命令信號引腳獨立配置；而四通道SPI模式下，命令、地址和數據共用4個引腳，數據傳輸效率進一步提升。



　　2、非易失嵌入式存儲stt-marm芯片S3H3208R1M性能



　　stt-marm芯片支持XIP（就地執行）功能，允許處理器直接從存儲單元讀取代碼并執行，無需先復制到RAM，從而節省系統資源、提升啟動速度。同時，stt-marm芯片S3H3208R1M內置了基于硬件和軟件的雙重數據保護機制：每個stt-marm芯片擁有獨立的非易失寄存器，包括狀態寄存器、配置寄存器、序列號寄存器、256字節擴展寄存器、字節保護寄存器、器件ID及唯一ID。在高溫回流焊工藝后，上電時務必對狀態寄存器和配置寄存器至少設置一次，以確保每顆芯片穩定運行。



　　3、非易失嵌入式存儲stt-marm芯片S3H3208R1M特點



　　stt-marm芯片產品采用小尺寸24FBGA封裝，與市面上同類非易失存儲器件引腳兼容，便于直接替換或升級。工作電壓范圍為1.71V~1.98V，SDR模式下頻率達150MHz，DDR模式下為90MHz，可滿足大多數低功耗高速應用場景。stt-marm芯片工業級溫度范圍（-40℃至85℃）使其能從容應對嚴苛環境，廣泛應用于汽車電子、工業控制、物聯網終端等領域。



　　4、非易失嵌入式存儲stt-marm芯片S3H3208R1M參數



　?、倜芏龋?2M位雙四路



　?、趩坞娫床僮鳎?1.71伏~1.98伏



　?、酃ぷ鳒囟龋?40℃to 85℃



　?、芊庋b：24FBGA



　?、蓊l率SDR/DDR：150MHz/90MHz



　?、辳tt-marm數據保留：-85°C時20年



　　⑦串行外設接口：雙通道四通道SPI；單倍和雙倍數據速率(SDR/DDR)



　?、嘀С諼IP進行讀寫操作



　?、岱且资誀顟B(tài)和配置寄存器



　?、馍疃葦嚯娨詫崿F(xiàn)低功耗



　　?支持JEDEC復位



　　?數據完整性:不需要外部ECC



　　?數據耐久性：無限制的讀取周期，1014個寫周期



　　?符合RoHS標準
